1.3.6 总线

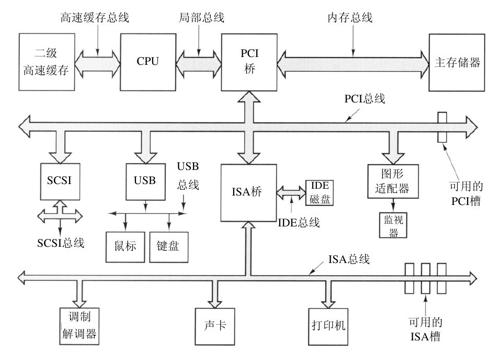

图1-6中的结构在小型计算机中使用了多年，并也用在早期的IBM PC中。但是，随着处理器和存储器速度越来越快，到了某个转折点时，单总线（当然还有IBM PC总线）就很难处理总线的交通流量了，只有放弃。其结果是导致其他的总线出现，它们处理I/O设备以及CPU到存储器的速度都更快。这种演化的结果是，目前一台较大的Pentium系统的结构如图1-12所示。
图中的系统有8个总线（高速缓存、局部、内存、PCI、SCSI、USB、IDE和ISA），每个总线传输速度和功能都不同。操作系统必须了解所有总线的配置和管理。有两个主要的总线，即早期的IBM PC ISA（Industry Standard Architecture）总线和它的后继者PCI（Peripheral Component Interconnect）总线。ISA总线就是原先的IBM PC/AT总线，以8.33MHz频率运行，可并行传送2字节，最大速率为16.67MB/s。它还可与老式的慢速I/O卡向后兼容。PCI总线作为ISA总线的后继者由Intel公司发布。它可在66MHz频率运行，可并行传送8字节，数据速率为528MB/s。目前多数高速I/O设备采用PCI总线。由于有大量的I/O卡采用PCI总线，甚至许多非Intel计算机也使用PCI总线。现在，使用称为PCI Express的PCI总线升级版的新计算机已经出现。
在这种配置中，CPU通过局部总线与PCI桥芯片对话，而PCI桥芯片通过专门的存储总线与存储器对话，一般速率为100MHz。Pentium系统在芯片上有1级高速缓存，在芯片外有一个非常大的2级高速缓存，它通过高速缓存总线与CPU连接。
广告：个人专属 VPN，独立 IP，无限流量，多机房切换，还可以屏蔽广告和恶意软件，每月最低仅 5 美元
另外，在这个系统中有三个专门的总线：IDE、USB和SCSI。IDE总线将诸如磁盘和CD-ROM一类的外部设备与系统相连接。IDE总线是PC/AT的磁盘控制器接口的副产品，现在几乎成了所有基于Pentium系统的硬盘的标准，对于CD-ROM也经常是这样。
通用串行总线（Universal Serial Bus，USB）是用来将所有慢速I/O设备，诸如键盘和鼠标，与计算机连接。它采用一种小型四针连接器，其中两针为USB设备提供电源。USB是一种集中式总线，其根设备每1ms轮询一次I/O设备，看是否有信息收发。USB1.0可以处理总计为1.5MB/s的负载，而较新的USB2.0总线可以有60MB/s的速率。所有的USB设备共享一个USB设备驱动器，于是就不需要为新的USB设备安装新设备驱动器了。这样，无须重新启动就可以给计算机添加USB设备。
SCSI（Small Computer System Interface）总线是一种高速总线，用在高速硬盘、扫描仪和其他需要较大带宽的设备上。它最高可达320MB/s。自从其发布以来，SCSI总线一直用在Macintosh系统上，在UNIX和一些基于Intel的系统中也很流行。
还有一种总线（图1-12中没有展示）是IEEE 1394。有时，它称为火线（FireWire），严格来说，火线是苹果公司具体实现1394的名称。与USB一样，IEEE 1394是位串行总线，设计用于最快可达100MB/s的包传送中，它适合于将数码相机和类似的多媒体设备连接到计算机上。IEEE 1394与USB不同，不需要集中式控制器。
要在如图1-12展示的环境下工作，操作系统必须了解有些什么外部设备连接到计算机上，并对它们进行配置。这种需求导致Intel和微软设计了一种名为即插即用（plug and play）的I/O系统，这是基于一种首先被苹果Macintosh实现的类似概念。在即插即用之前，每块I/O卡有一个固定的中断请求级别和用于其I/O寄存器的固定地址，例如，键盘的中断级别是1，并使用0x60至0x64的I/O地址，软盘控制器是中断6级并使用0x3F0至0x3F7的I/O地址，而打印机是中断7级并使用0x378至0x37A的I/O地址等。
到目前为止，一切正常。比如，用户买了一块声卡和调制解调卡，并且它们都是可以使用中断4的，但此时，问题发生了，两块卡互相冲突，结果不能在一起工作。解决方案是在每块I/O卡上提供DIP开关或跳接器，并指导用户对其进行设置以选择中断级别和I/O地址，使其不会与用户系统的任何其他部件冲突。那些热衷于复杂PC硬件的十几岁的青少年们有时可以不出差错地做这类工作。但是，没有人能够不出错。
即插即用所做的工作是，系统自动地收集有关I/O设备的信息，集中赋予中断级别和I/O地址，然后通知每块卡所使用的数值。这项工作与计算机的启动密切相关，所以下面我们开始讨论计算机的启动。不过这不是件轻松的工作。
