7.9 多媒体磁盘调度

多媒体对磁盘提出了与传统的、面向文本的应用程序(例如编译器或字处理器)有所不同的要求。特别是,多媒体要求极高的数据率和数据的实时传输。这些都不是轻易就能够提供的。此外,在视频服务器的情形中,让一个服务器同时处理几千个客户还存在着经济压力。这些需求影响着整个系统。上面我们了解了文件系统,现在让我们来看一看多媒体磁盘调度。

7.9.1 静态磁盘调度

尽管多媒体对系统的所有部分提出了巨大的实时和数据率要求,但是它还有一个特性使其比传统的系统更加容易处理,这就是可预测性。在传统的操作系统中,对磁盘块的请求是以相当不可预测的方式发出的。磁盘子系统所能做的最好不过是对于每个打开的文件执行一个磁盘块的预读,除此之外,它能够做的全部事情就是等待请求的到来,并且在请求时对它们进行处理。多媒体就不同了,每个活动的视频流对系统施加明确的负载,使系统成为高度可预测的。就NTSC回放而言,每33.3ms,每个客户将需要其文件中的下一帧,并且系统有33.3ms的时间提供所有的帧(系统对每个视频流需要缓冲至少一帧,所以取第k+1帧可以与第k帧的回放并行处理)。

这一可预测的负载可以用来使用为多媒体剪裁的算法对磁盘进行调度。下面我们将只考虑一个磁盘,但是其思想也可以运用于多个磁盘。就这个例子而言,我们将假设存在10个用户,每个用户观看不同的电影。此外,我们还将假设所有的电影具有相同的分辨率、帧率和其他特性。

广告:个人专属 VPN,独立 IP,无限流量,多机房切换,还可以屏蔽广告和恶意软件,每月最低仅 5 美元

根据系统的其他部分,计算机可能有10个进程,每个视频流一个进程,或者有一个具有10个线程的进程,或者甚至只有一个具有一个线程的进程,以轮转方式处理10个视频流。细节并不重要,重要的是,时间被分割成回环(round),在这里一个回环是一帧的时间(对于NTSC是33.3ms,对于PAL是40ms)。在每一回环的开始,为每个用户生成一个磁盘请求,如图7-26所示。

阅读 ‧ 电子书库

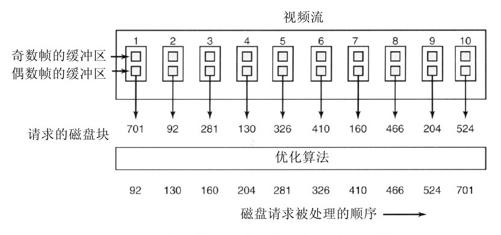

图 7-26 在一个回环中,每部电影请求一帧

在回环的起始处,当所有的请求都进来之后,磁盘就会知道在那个回环期间它必须做什么,它还知道直到处理完这些请求并且下一个回环开始,不会有其他的请求进来。因此,它能够以优化的方法对请求排序,可能是以柱面顺序(可以想象在某些情形也可能以扇区顺序)排序,然后以优化的顺序对它们进行处理。在图7-26中,显示的请求是以柱面顺序排序的。

乍一看,人们可能会认为以这样的方式优化磁盘没有什么价值,因为只要磁盘满足最终时限,那么它是以1ms的富余满足还是以10ms的富余满足并没有什么关系。然而,这一结论是错误的。通过以这样的方式优化寻道,处理每一请求的平均时间就缩短了,这意味着一般来说每一回环磁盘可以处理更多的视频流。换句话说,像这样优化磁盘请求增加了服务器可以同时传送的电影数。回环末尾的富余时间还可以用来服务可能存在的任何非实时请求。

如果服务器有太多的视频流,偶尔也会出现当要求从磁盘的边缘部分读取帧时错过了最终时限的情况。但是,只要错过最终时限的情况足够稀少,以此换取同时处理更多的视频流还是可以容忍的。注意,要紧的是读取的视频流的数目,每个视频流有两个或更多个客户并不影响磁盘性能或调度。

为了保持输出给客户的数据流运行流畅,在服务器中采用双缓冲是必要的。在第1个回环期间,使用一组缓冲区,每个视频流一个缓冲区。在这个回环结束的时候,输出进程或进程组被解除阻塞并且被告知传输第1帧。与此同时,新的请求进来请求每部电影的第2帧(每部电影或许有一个磁盘线程和一个输出线程)。这些请求必须用第二组缓冲区来满足,因为第一组缓冲区仍然在忙碌中。当第3个回环开始的时候,第一组缓冲区已经空闲,可以重新用来读取第3帧。

我们一直在假设每一帧只有一个回环,这一限制并不是严格必需的。每一帧也可以有两个回环,以便减少所需缓冲区空间的数量,其代价是磁盘操作的次数增加了一倍。类似地,每一回环可以从磁盘中读取两帧(假设一对帧连续地存放在磁盘上)。这一设计将磁盘操作的数目减少了一半,其代价是所需缓冲区空间的数量增加了一倍。依靠相对可利用率、性能和内存费用与磁盘I/O的对比,可以计算并使用优化策略。
